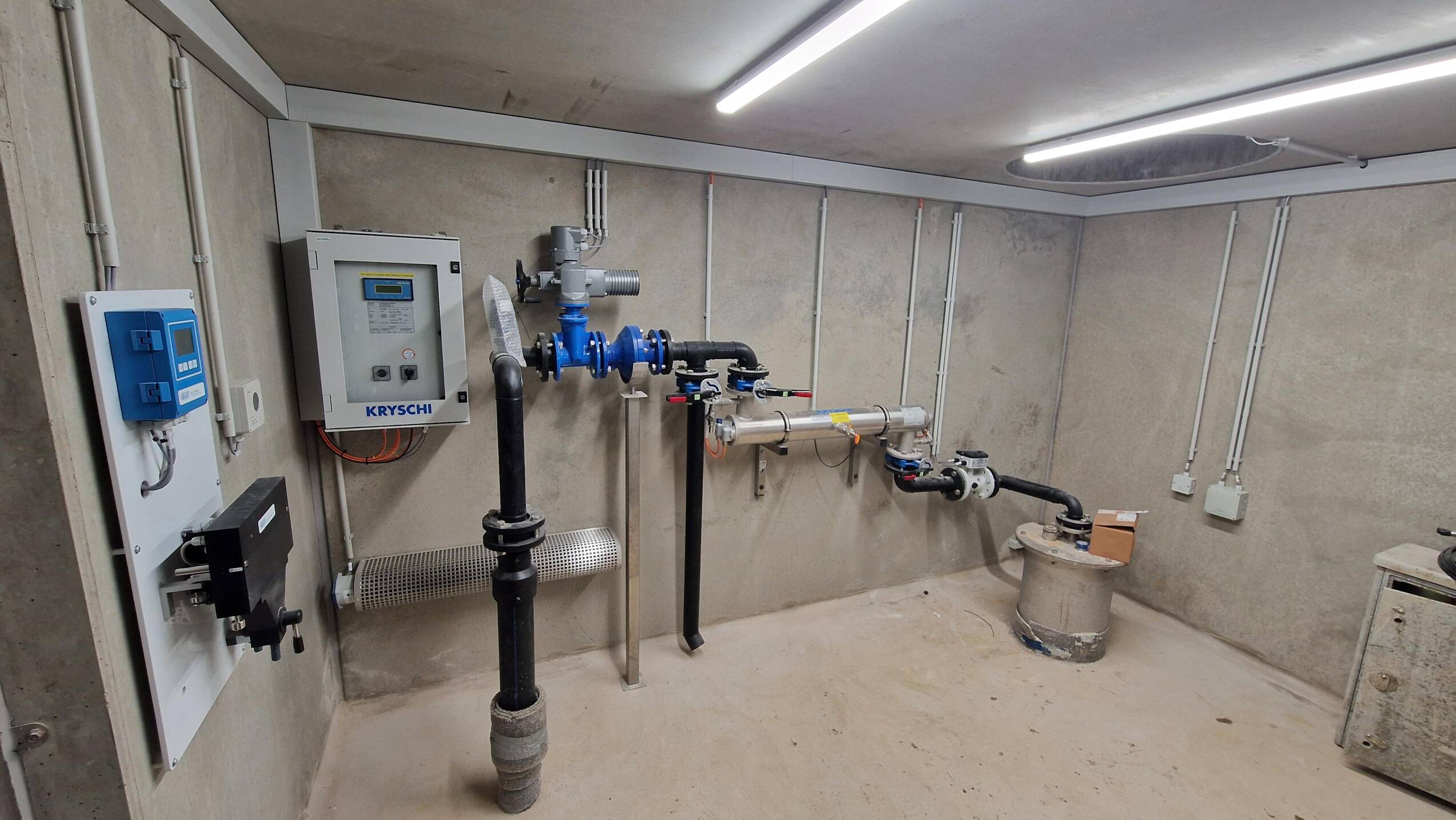

Beim Brunnen Argenthal realisierte die ERN Simmern GmbH die komplette elektro- und steuerungstechnische Ausstattung der Anlage. Die Anforderung vom Hochbehälter steuert die Förderung des Wassers über eine 5,5-kW-Pumpe mit Frequenzumrichter in Richtung Hochbehälter. Zum Leistungsumfang gehörten neben der SPS S7-1200 mit 10-Zoll-Touchpanel auch die Integration von Durchfluss-, Füllstands-, Trübungs- und Temperaturmessung sowie die Einbindung der UV-Anlage und aller erforderlichen Ein- und Ausgänge.
Leistungsumfang
Im Rahmen des Projekts wurden folgende Arbeiten durch uns durchgeführt:
- Planung und Umsetzung der elektrotechnischen und steuerungstechnischen Anlage
- Installation und Anbindung der Brunnenpumpe (5,5 kW) mit 5,5 kW Frequenzumrichter

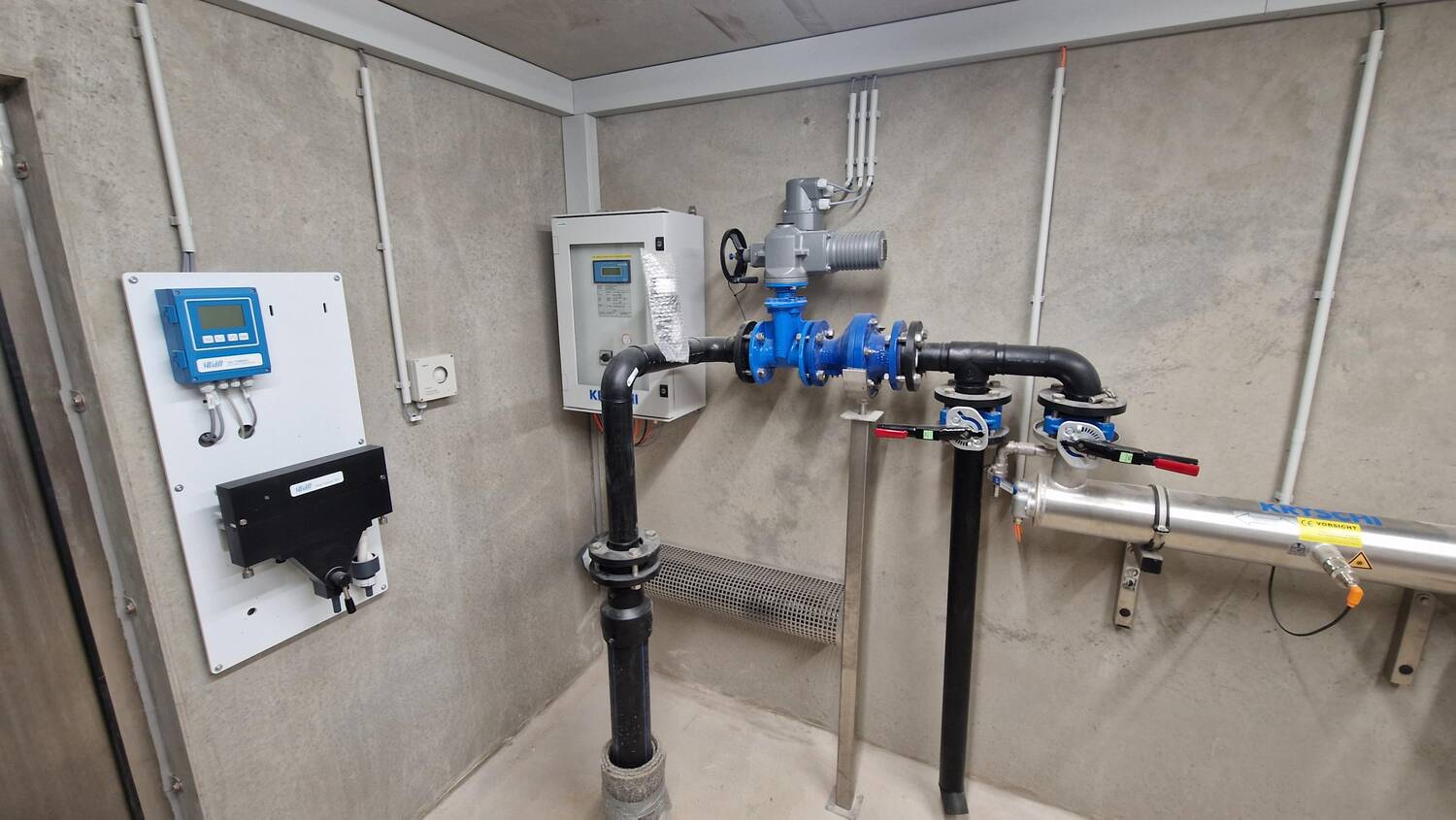

- Einbindung des motorischen Schiebers

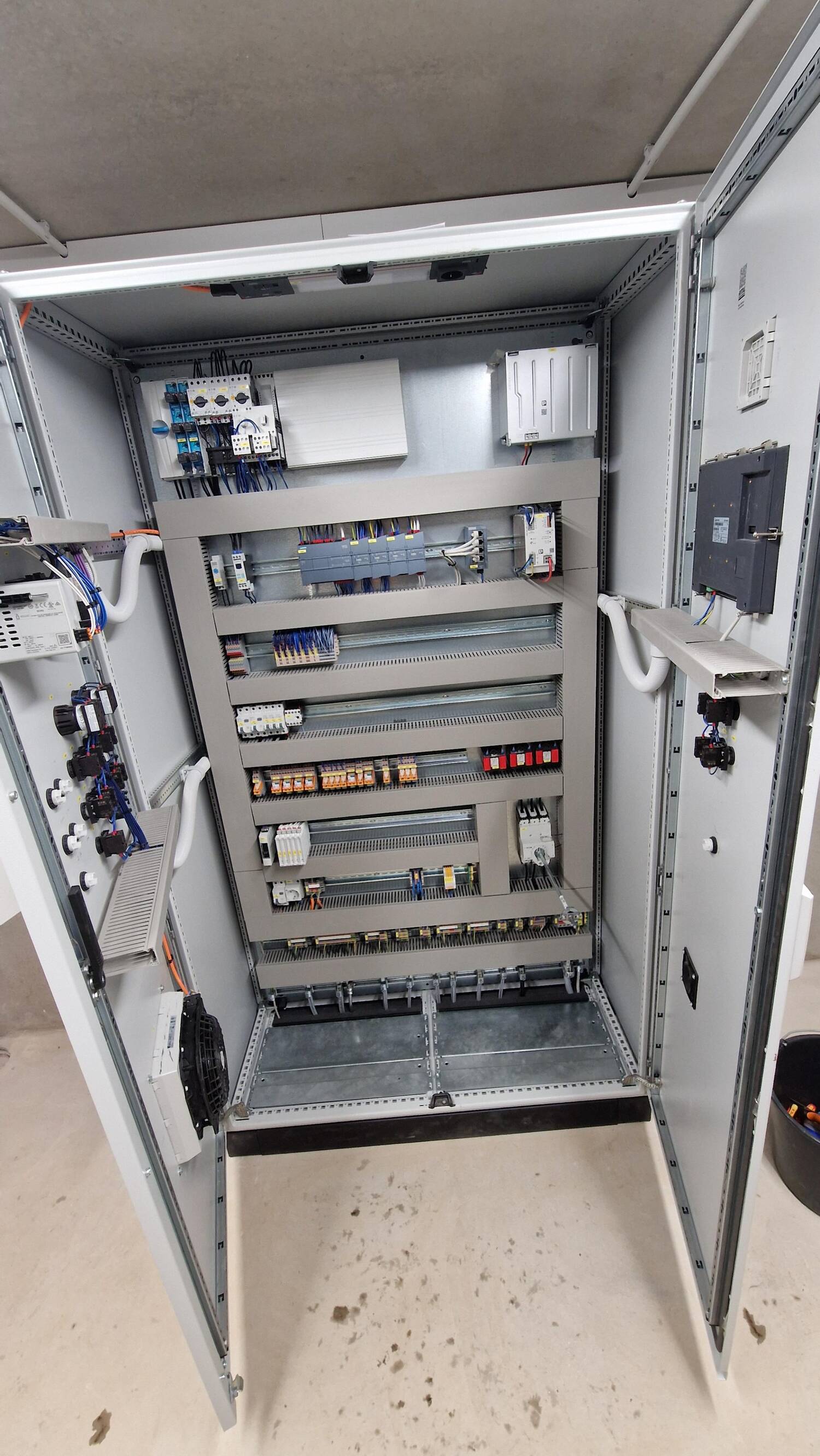

- Aufbau und Programmierung der SPS S7-1200

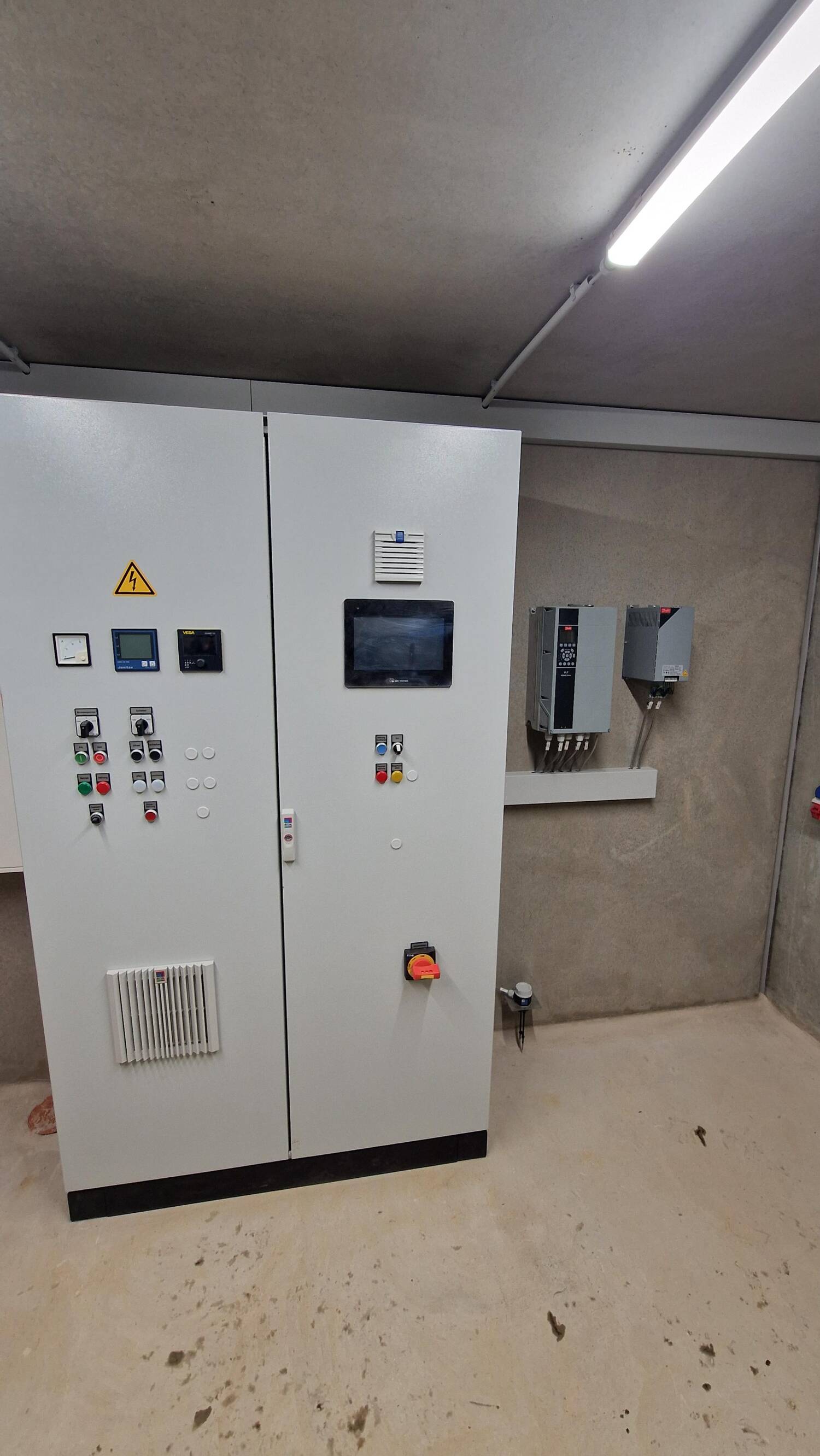

- Installation eines 10-Zoll-Touchpanels (Visualisierung)
- Integration von 5 analogen Eingängen und 1 analogem Ausgang
- Integration von 46 digitalen Eingängen und 18 digitalen Ausgängen
- Einbindung von 3 Profinet-Geräten
- Integration der Durchflussmessung
- Integration der Füllstandsmessung
- Integration der Trübungs- und Temperaturmessung
- Einbindung und Ansteuerung der UV-Anlage
- Inbetriebnahme und Funktionsprüfung der Gesamtanlage
