Im Hochbehälter Soonwald realisierte die ERN Simmern GmbH die umfassende elektro- und steuerungstechnische Ausstattung der Anlage. Das von bis zu sieben Brunnen geförderte Rohwasser wird hier mit einer Aufbereitungsleistung von bis zu 85 m³/h zu Trinkwasser aufbereitet, in Wasserkammern zwischengespeichert und bedarfsgerecht ins Trinkwassernetz eingespeist. Zum Leistungsumfang gehörten die Integration zahlreicher Messstellen, Pumpen- und Lüftungstechnik sowie die Umsetzung einer leistungsfähigen Steuerung auf Basis einer SPS S7-1500 mit 19-Zoll-Touchpanel.
Leistungsumfang
Im Rahmen des Projekts wurden folgende Arbeiten durch uns durchgeführt:

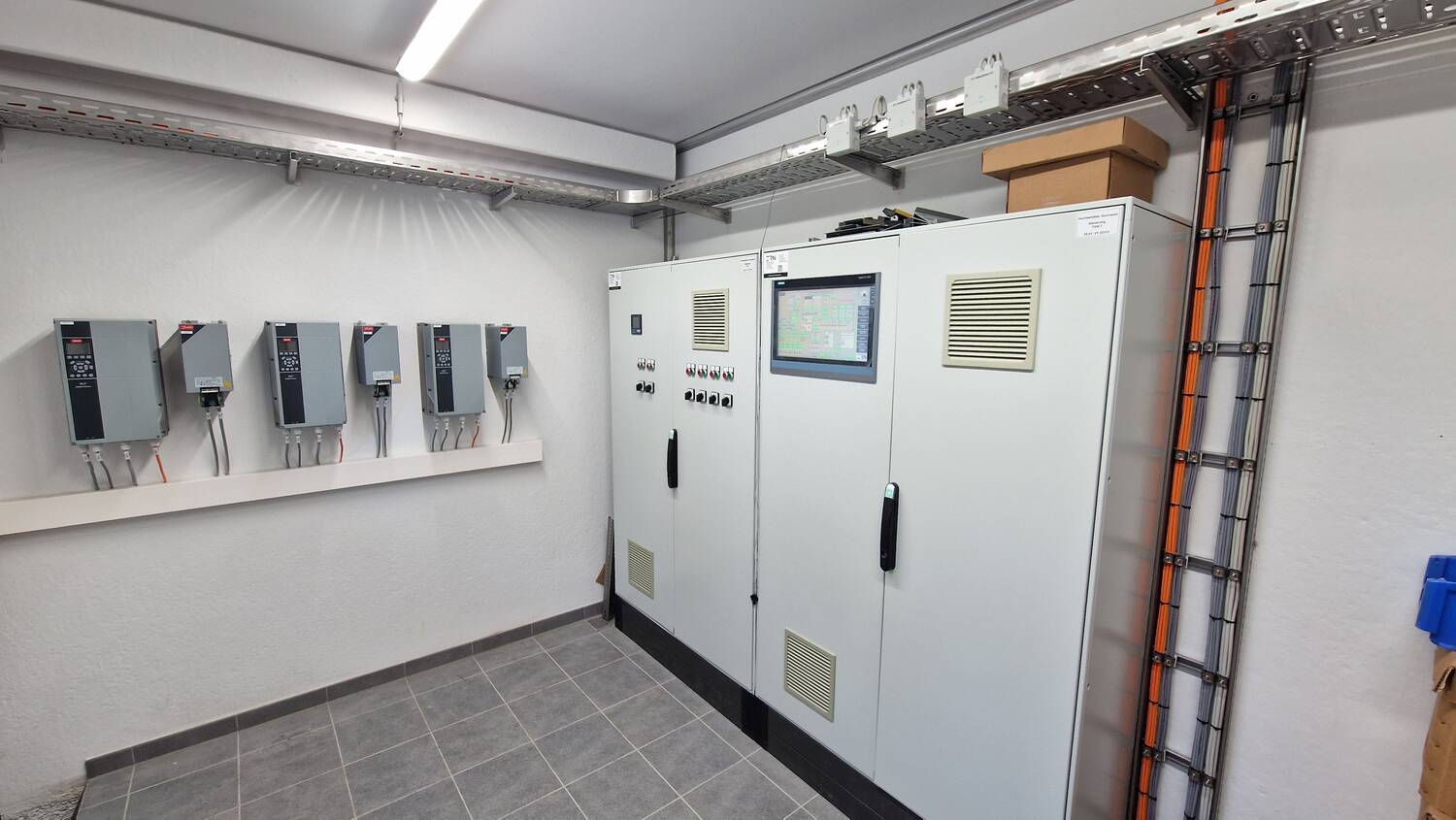

- Planung und Umsetzung der elektro- und steuerungstechnischen Anlage
- Aufbau und Programmierung der SPS S7-1500

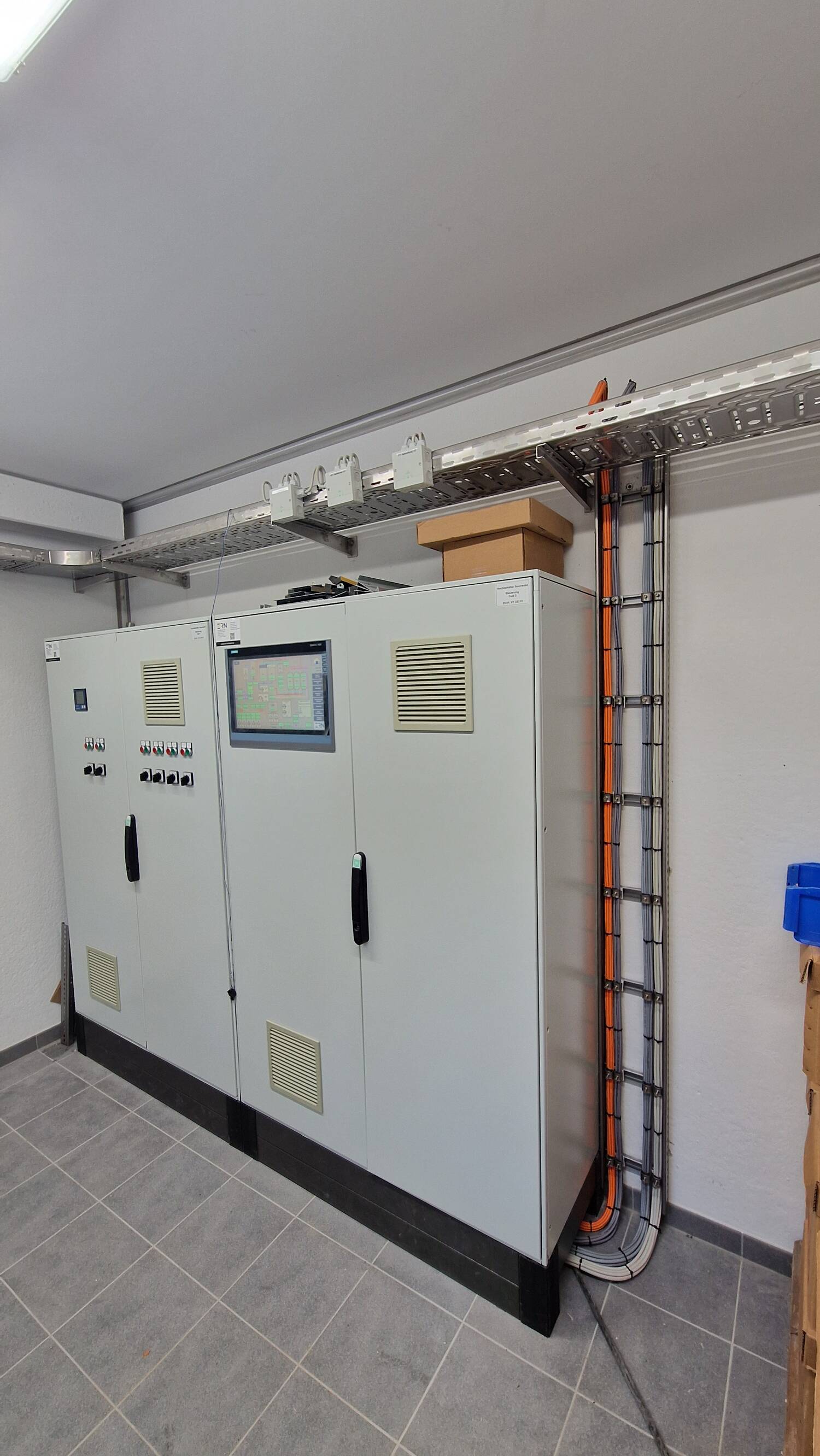

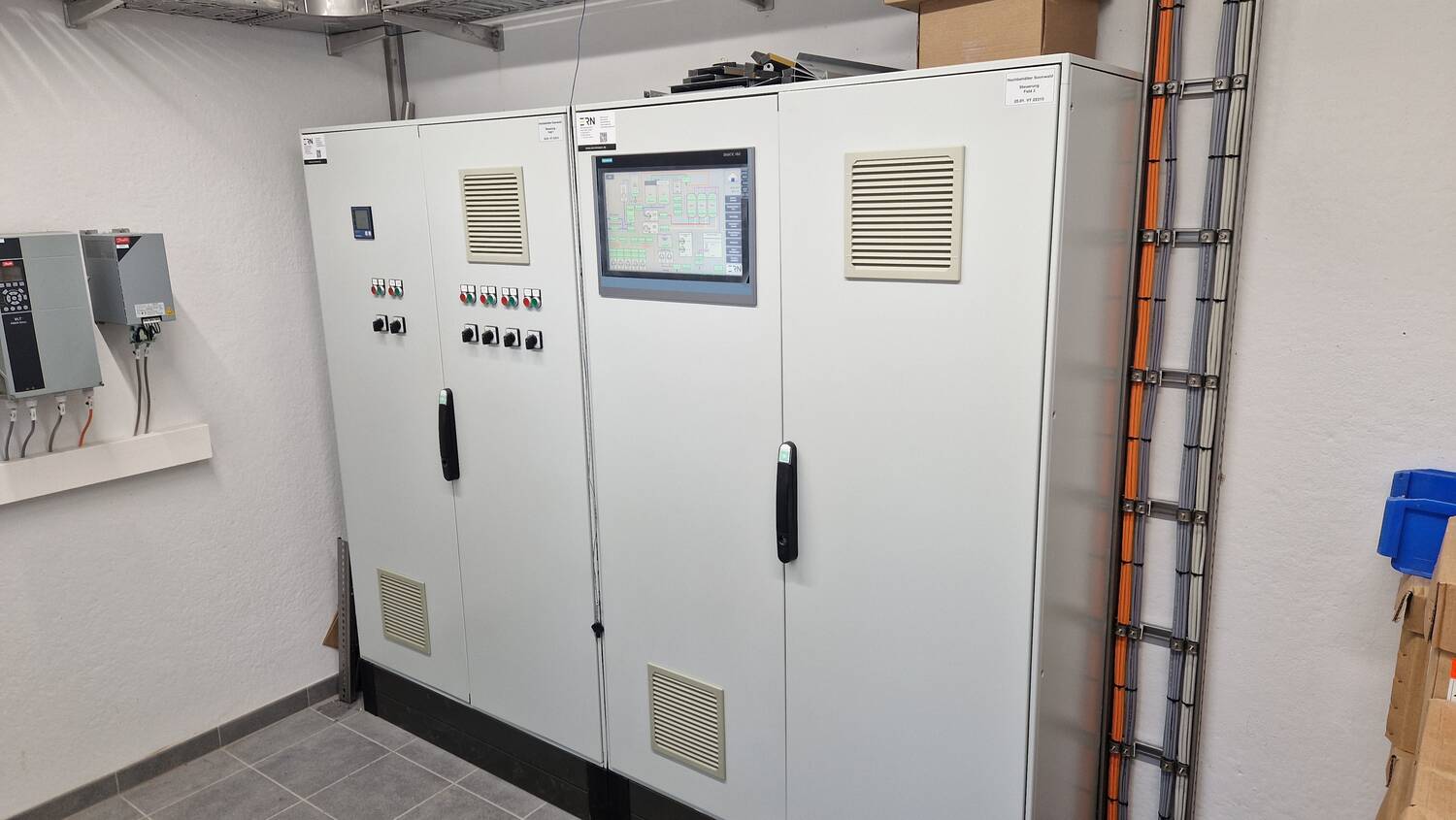

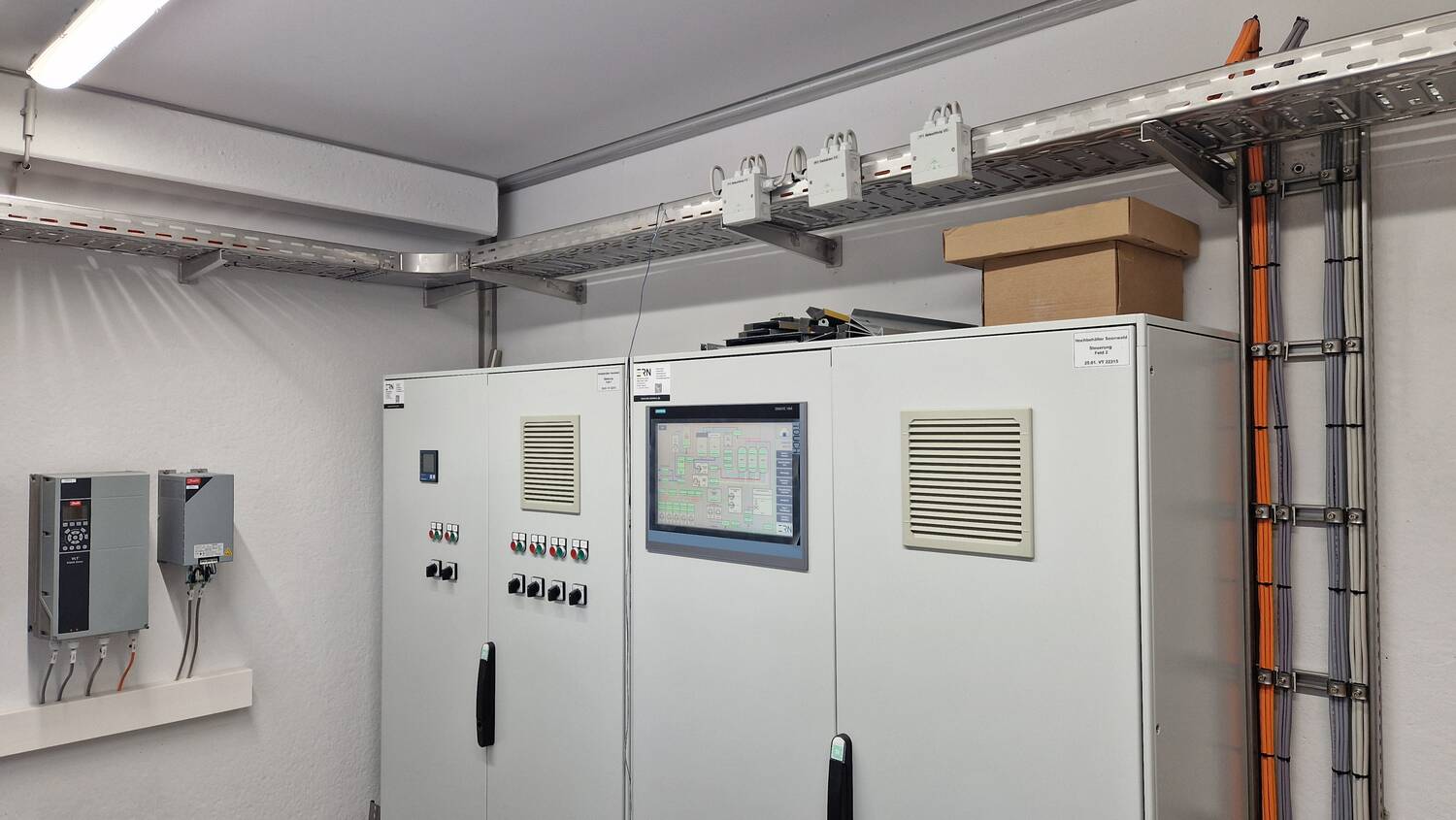

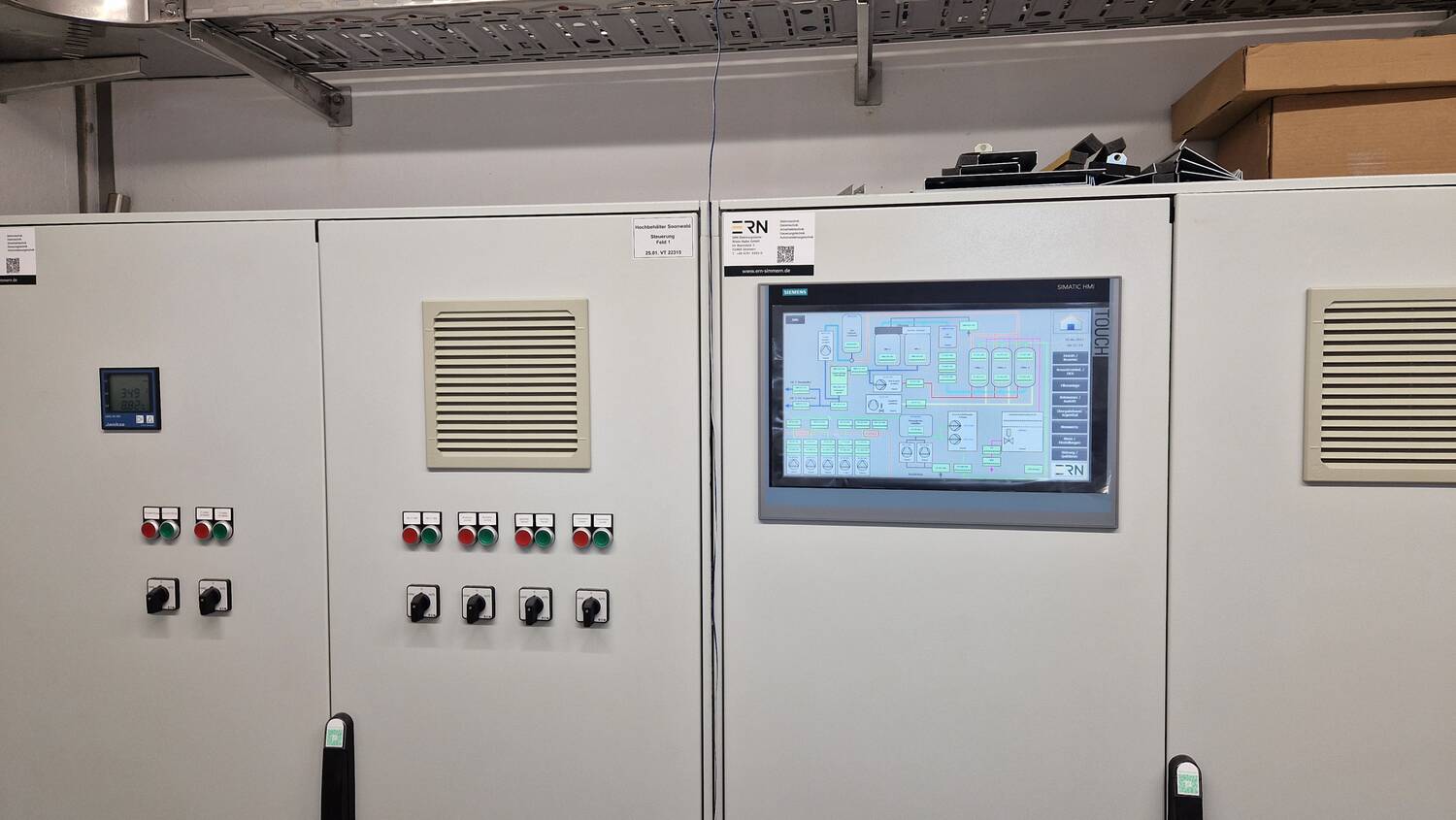

- Installation eines 19-Zoll-Touchpanels (Visualisierung)
- Integration der Trinkwasseraufbereitung (max. 85 m³/h)
Anbindung von bis zu 7 Brunnen (derzeit 5 in Betrieb) - Installation und Einbindung von 3 Pumpen

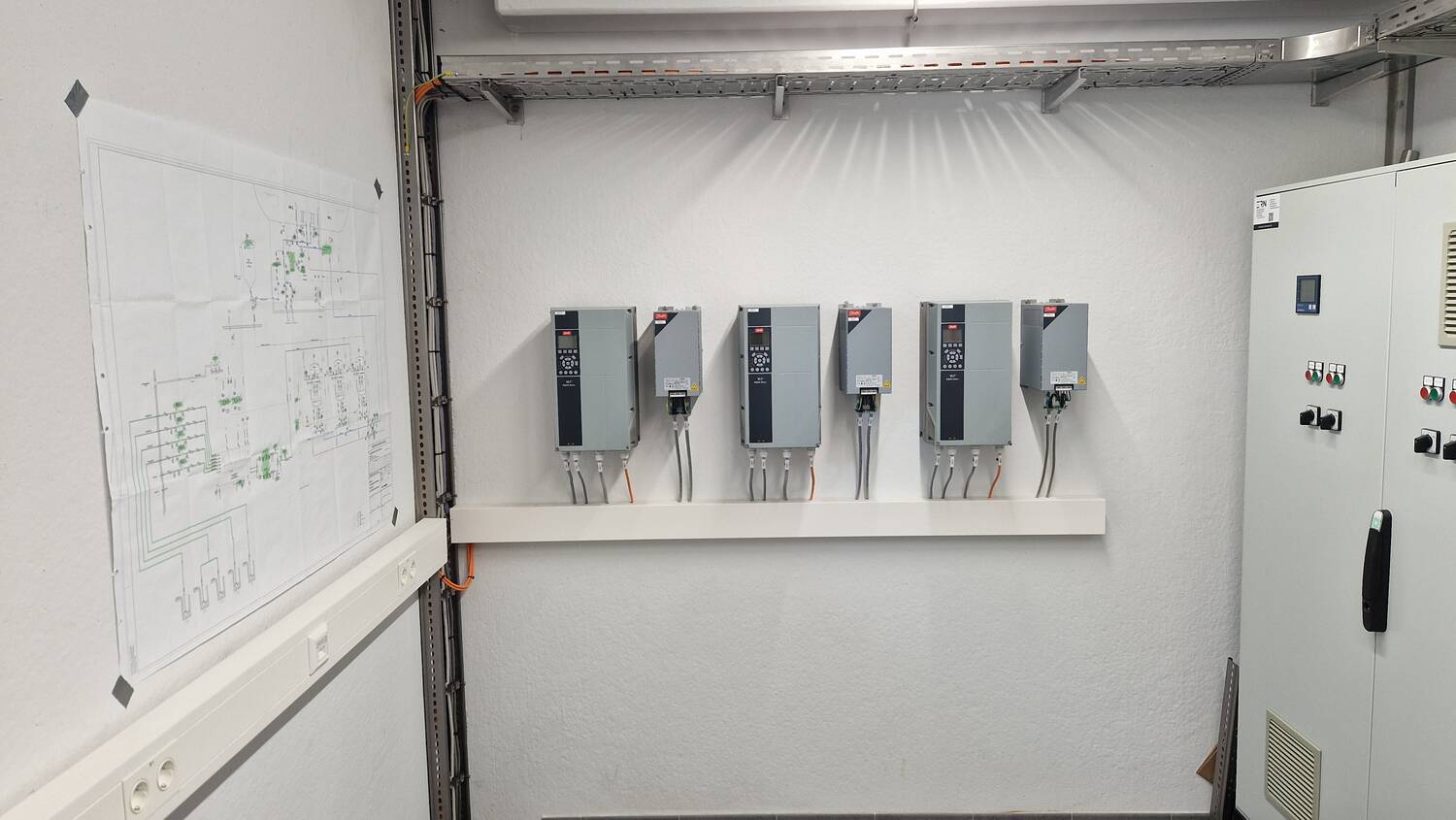

- Installation und Einbindung von 3 Frequenzumrichtern mit Sinusfilter
- Installation und Anbindung von 3 Ventilatoren

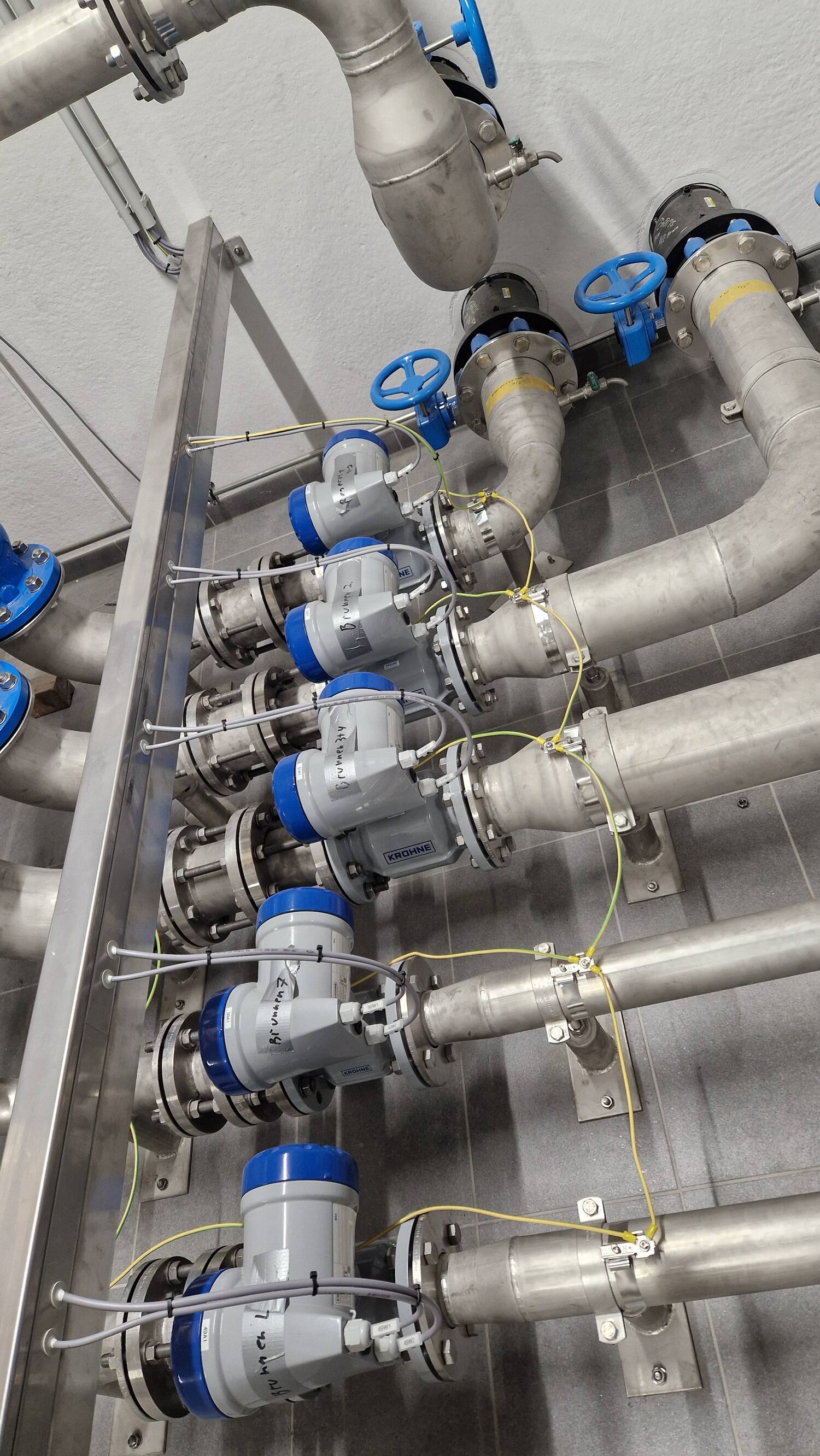

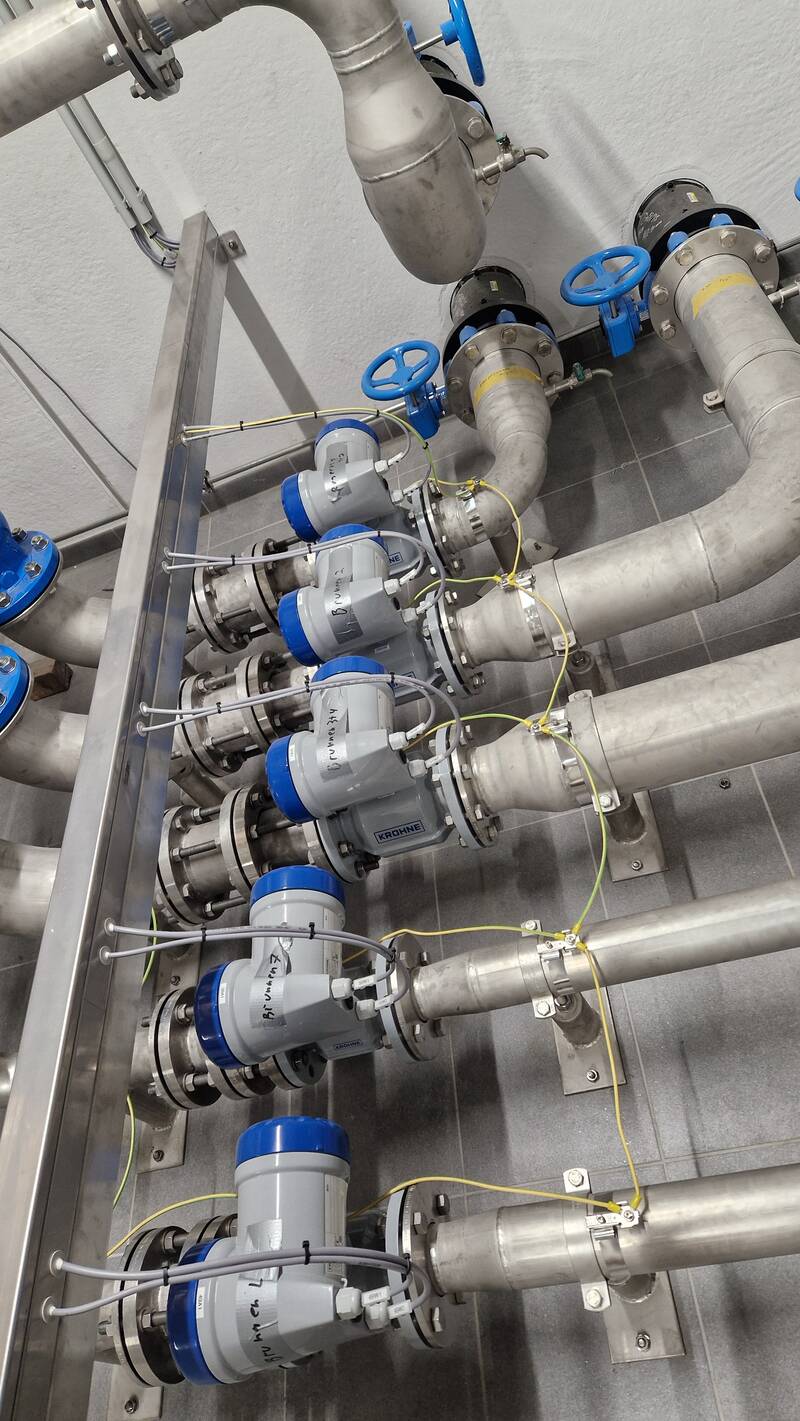

- Integration von 11 Durchflussmessungen & 9 Druckmessungen

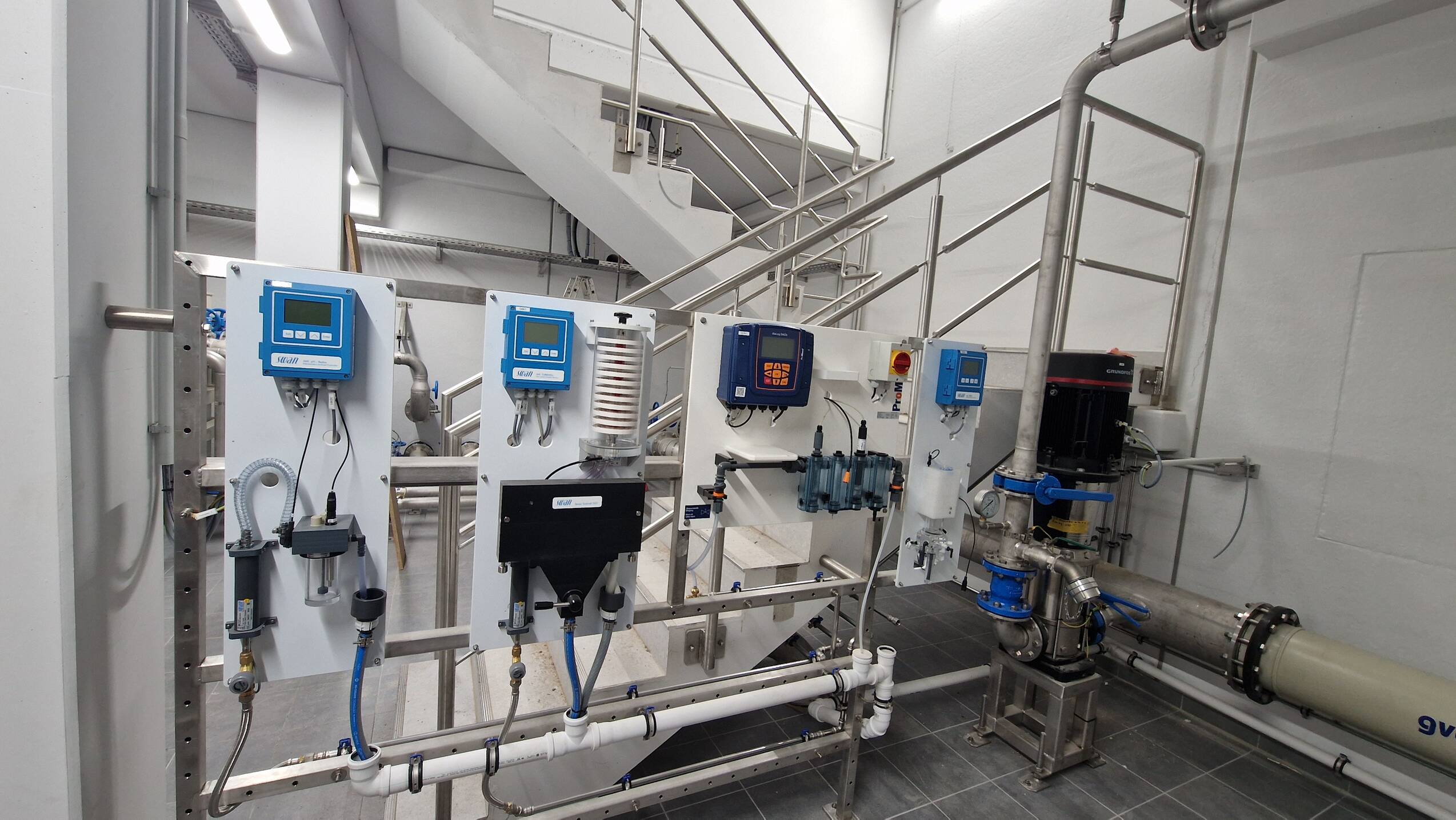

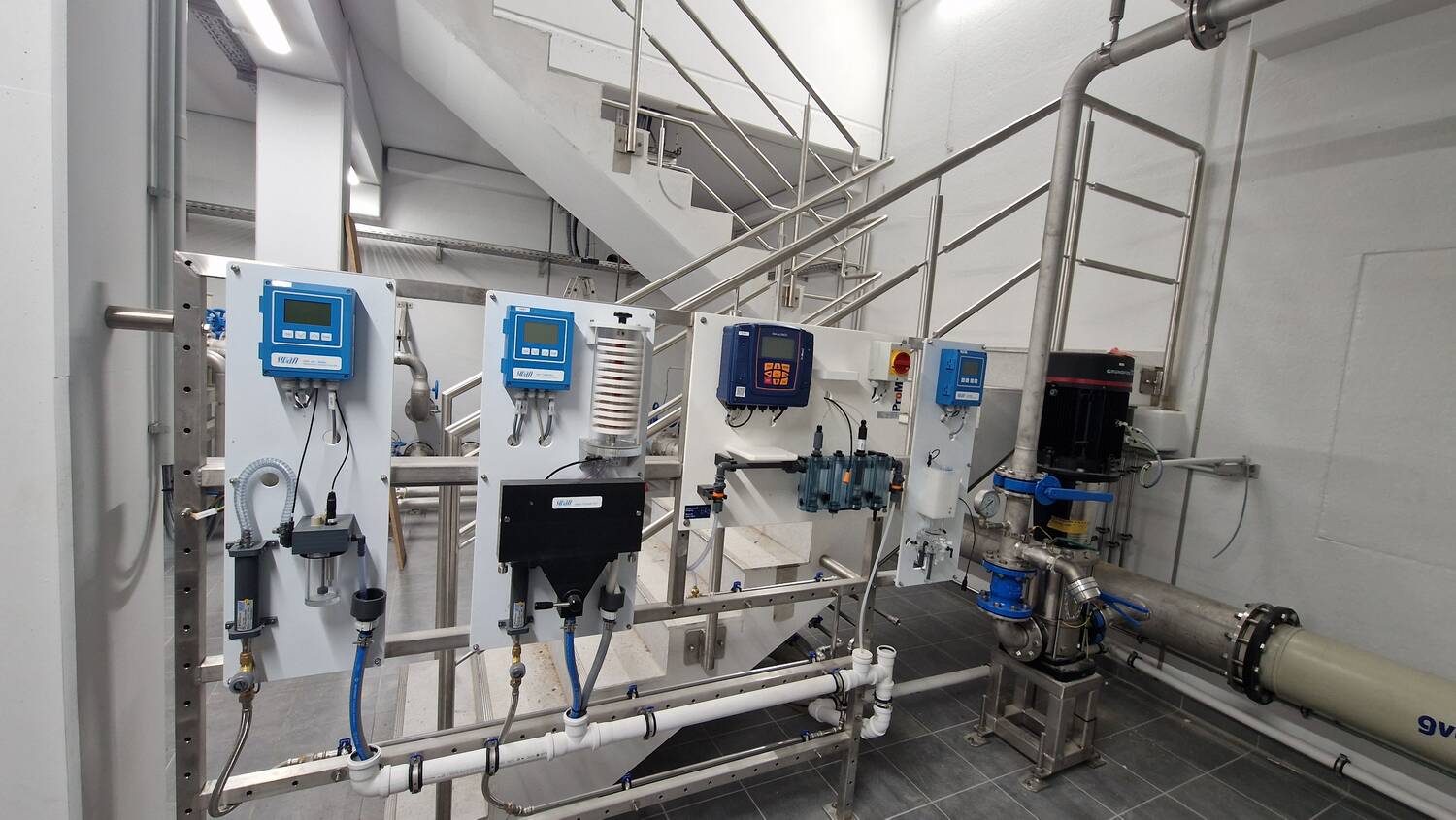

- Integration von 18 weiteren Messungen (pH, Trübung, Chlordioxid, Radar, Differenzdruck, Temperatur)
- Integration von 32 analogen Eingängen und 8 analogen Ausgängen & 160 digitalen Eingängen und 64 digitalen Ausgängen
- Einbindung von 7 Profinet-Geräten
- Inbetriebnahme und Funktionsprüfung der Gesamtanlage
