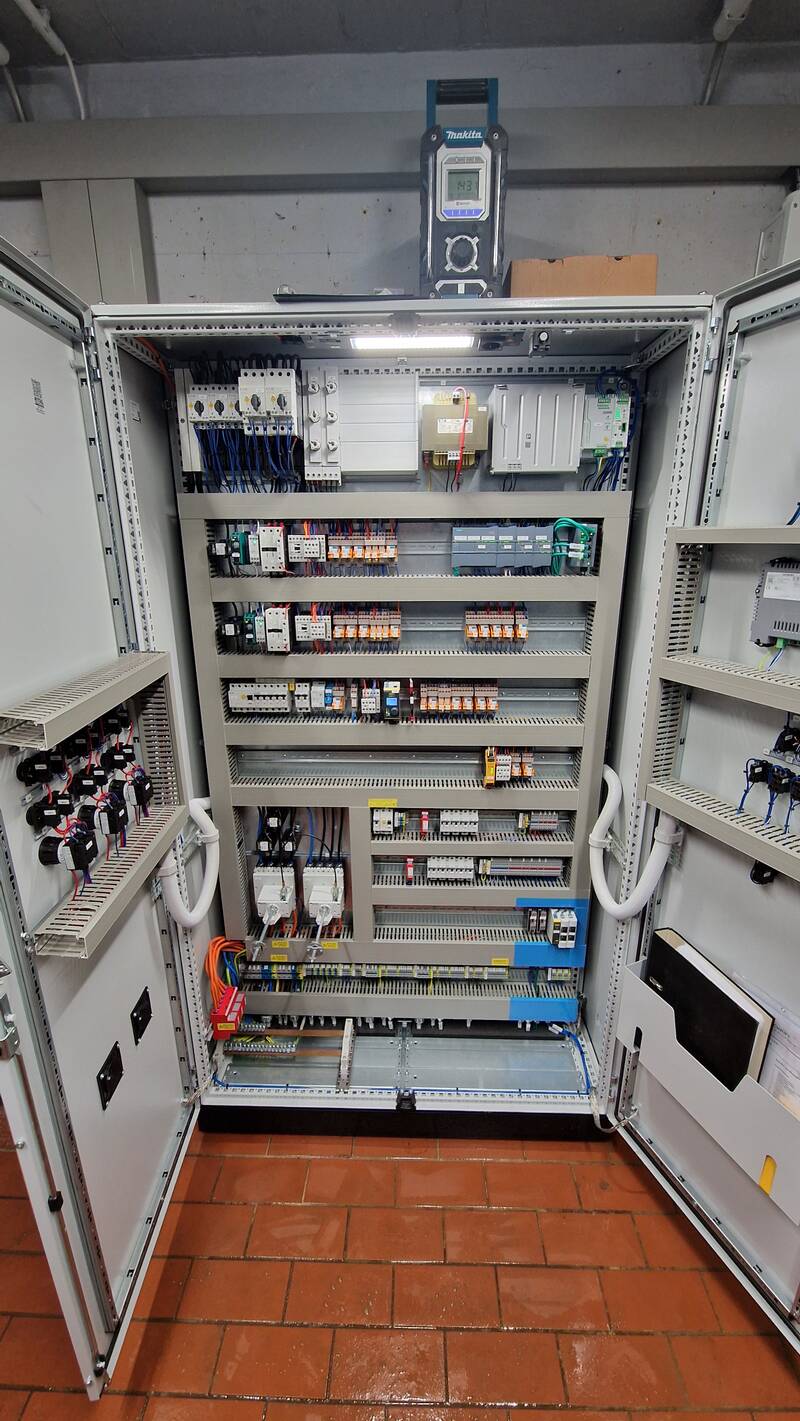

Im Pumpwerk Rohrbach realisierte die ERN Simmern GmbH die komplette elektrotechnische und steuerungstechnische Ausstattung. Das Abwasser wird aus dem Staukanal über eine Höhe von 40 m zur Kläranlage nach Gemünden gepumpt – gesteuert über eine SPS S7-1200 mit LTE-Fernwirkanbindung, 7-Zoll-Touchpanel sowie umfangreichen Ein- und Ausgangsmodulen. Zum Leistungsumfang gehörten zudem die Integration von Durchfluss- und Radarmessung, zwei Pumpen mit Frequenzumrichtern sowie eine zusätzliche Notbetriebsschaltung über Schwimmerschalter.
Leistungsumfang
Im Rahmen des Projekts wurden folgende Arbeiten durch uns durchgeführt:

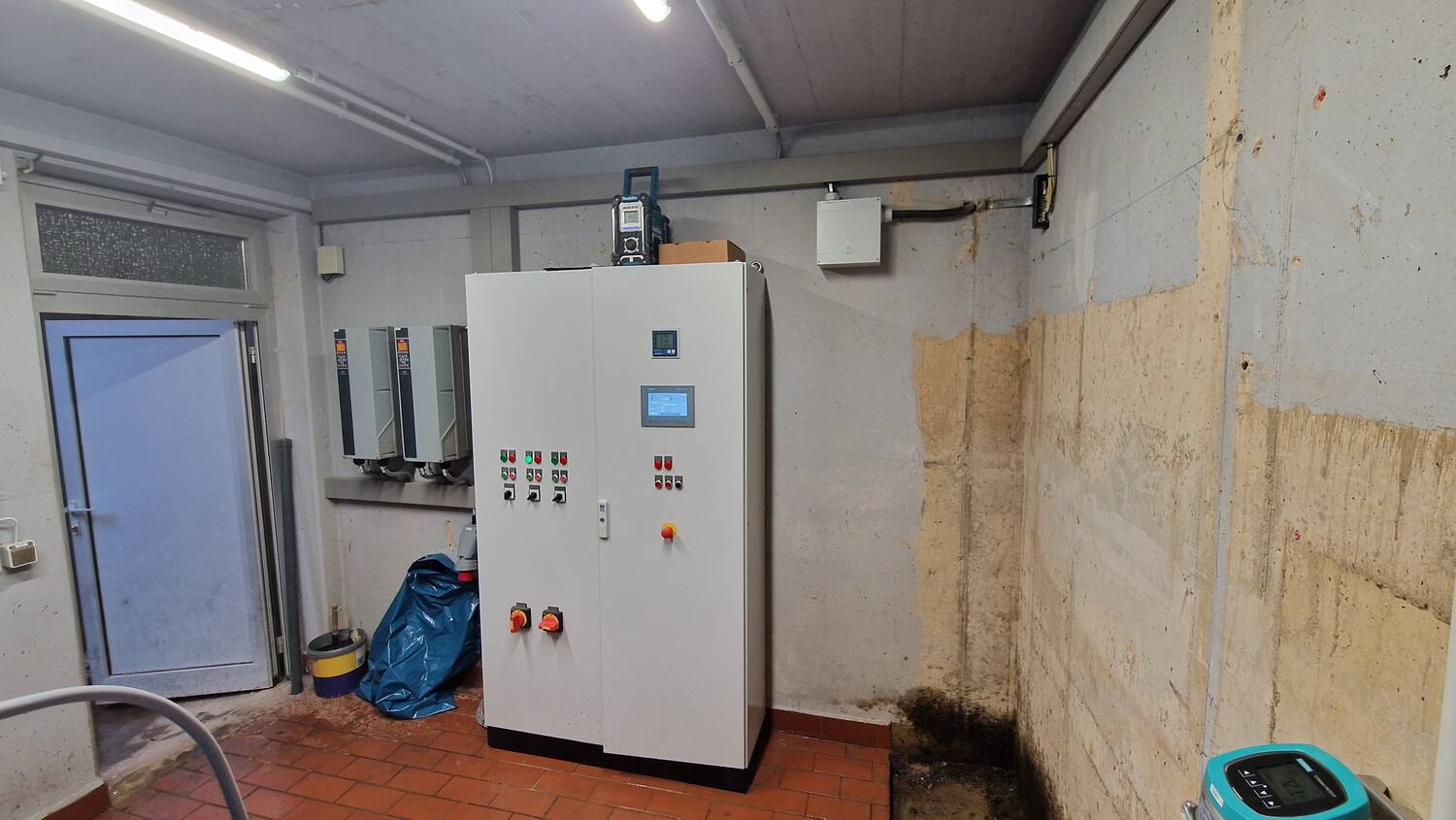

- Planung und Umsetzung der elektrotechnischen Anlage

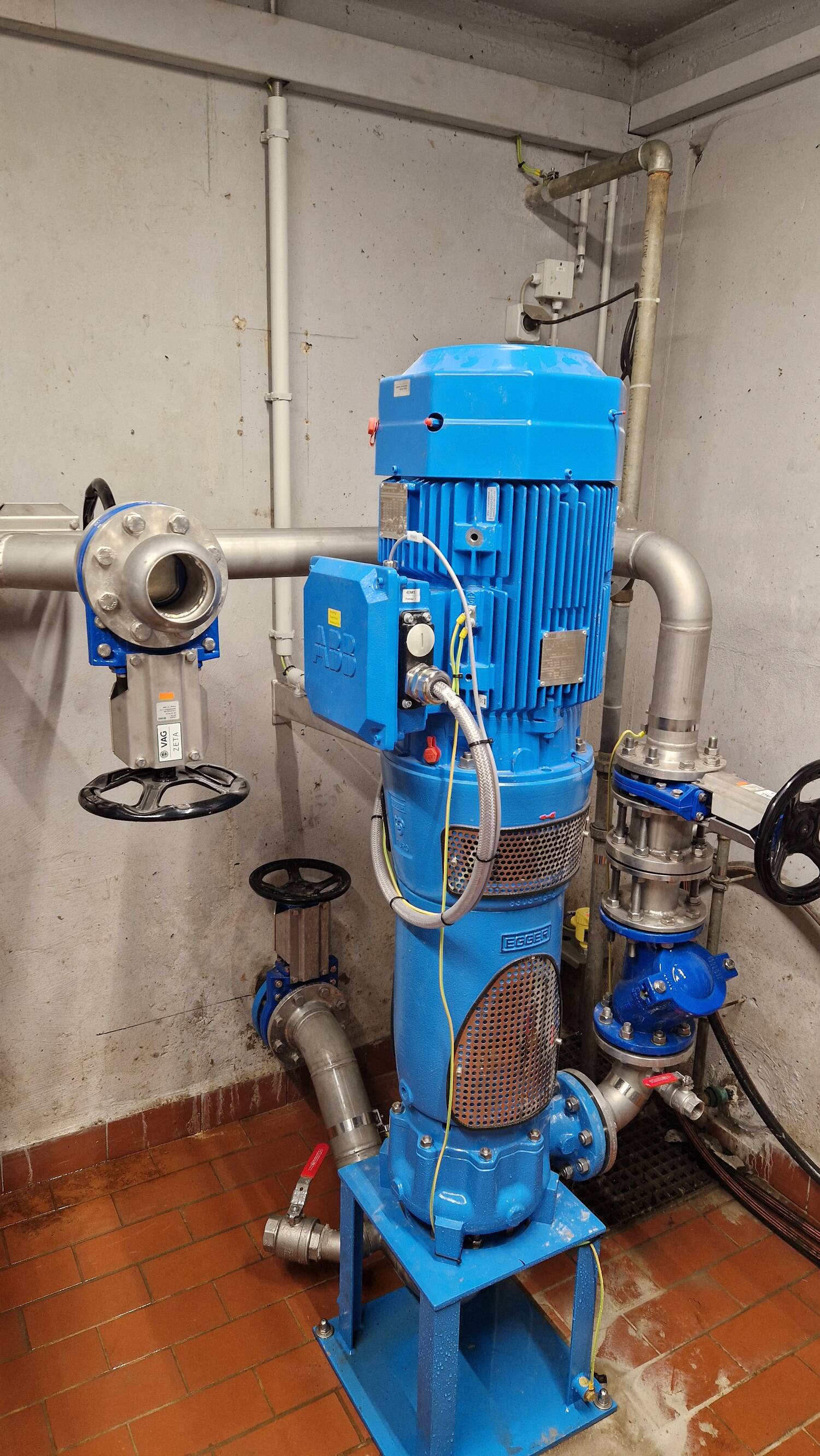

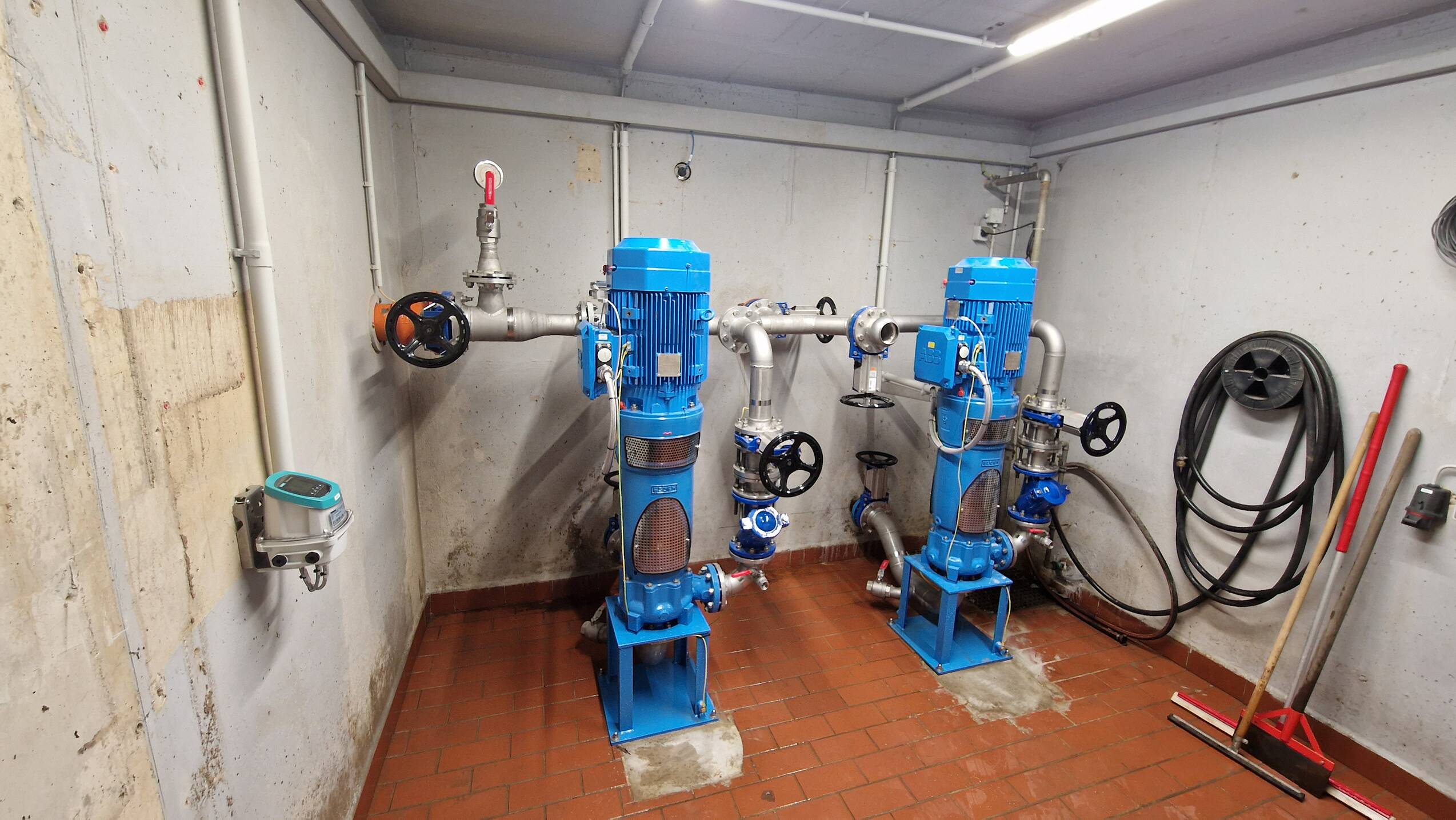

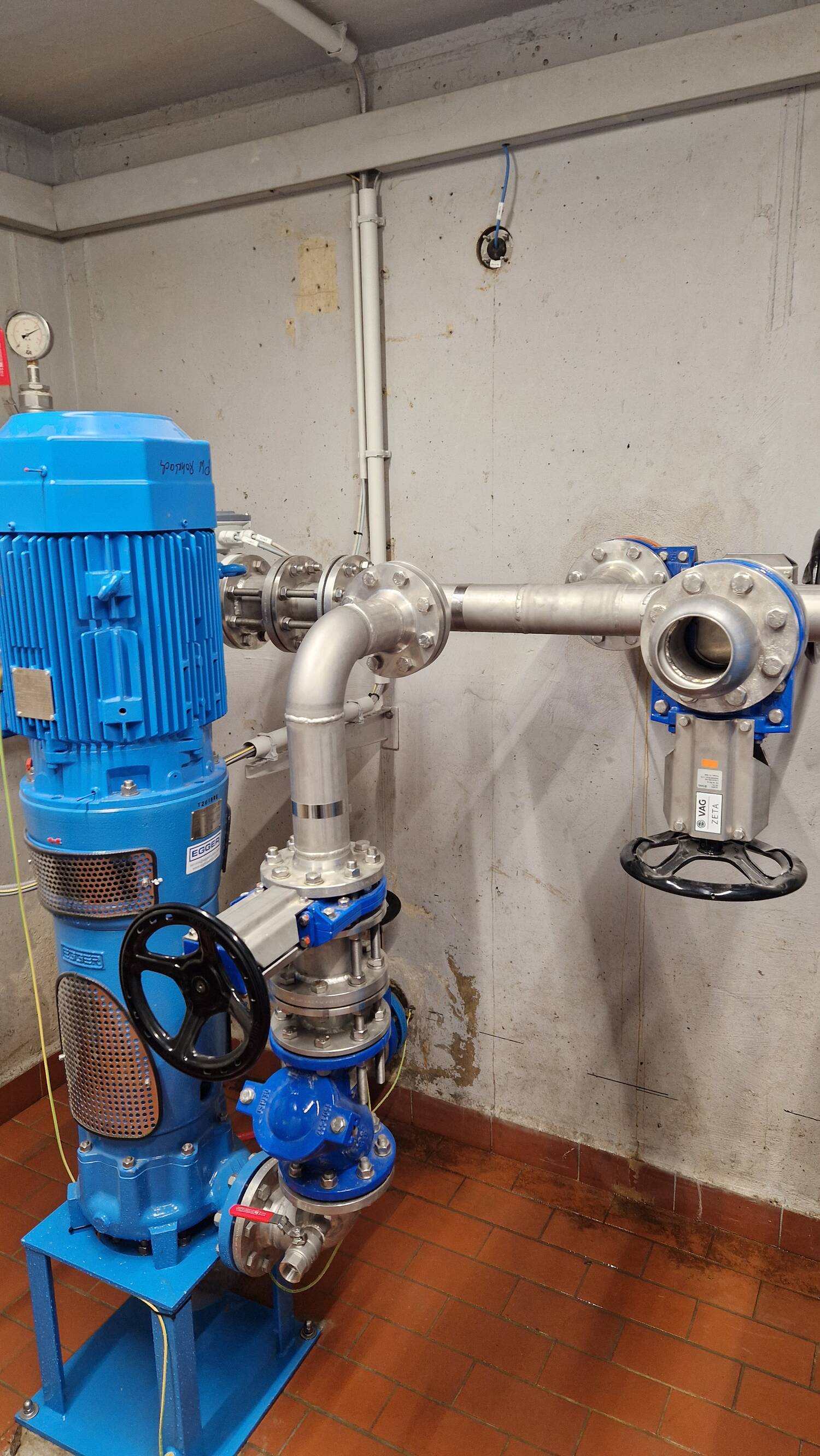

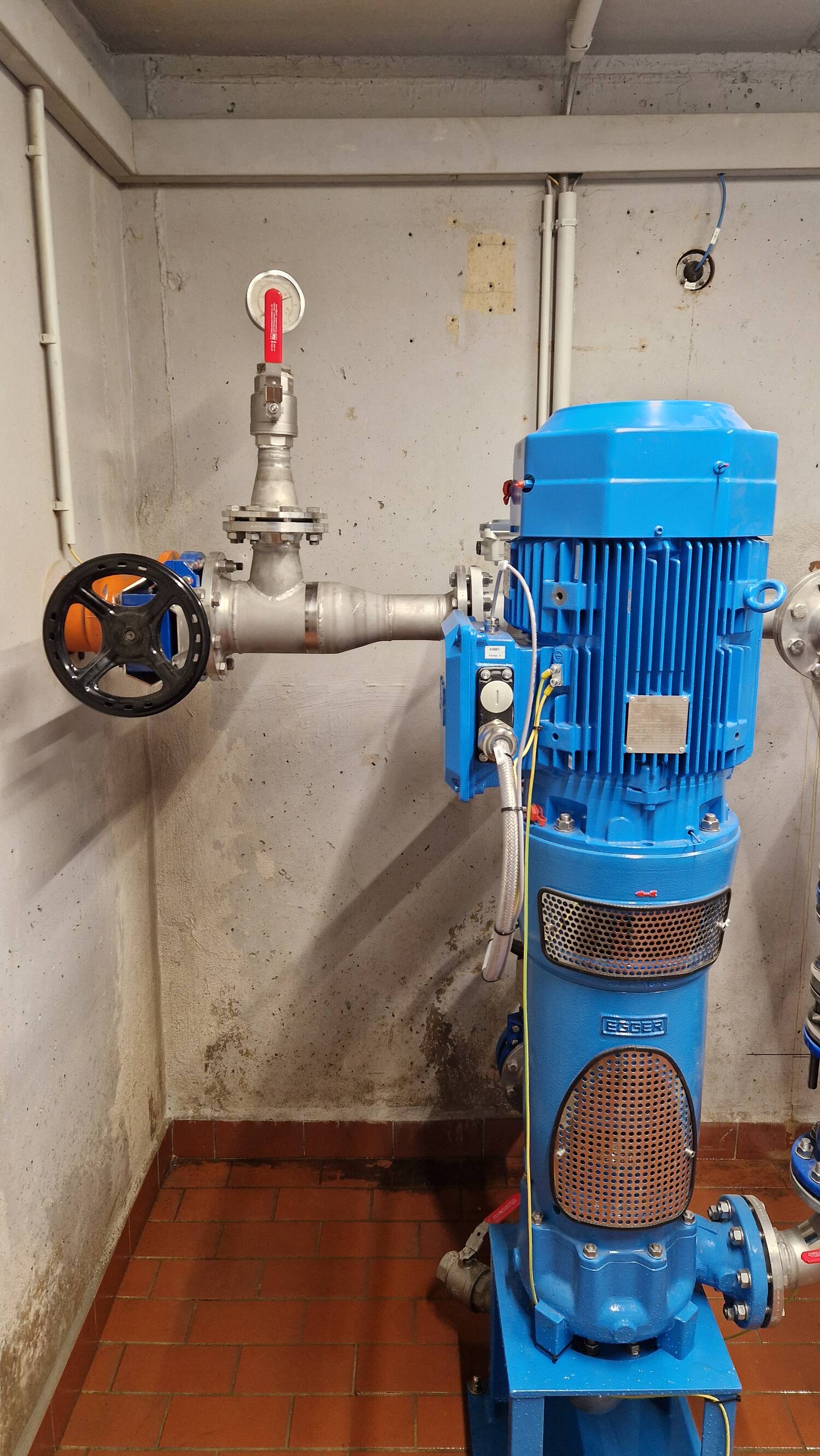

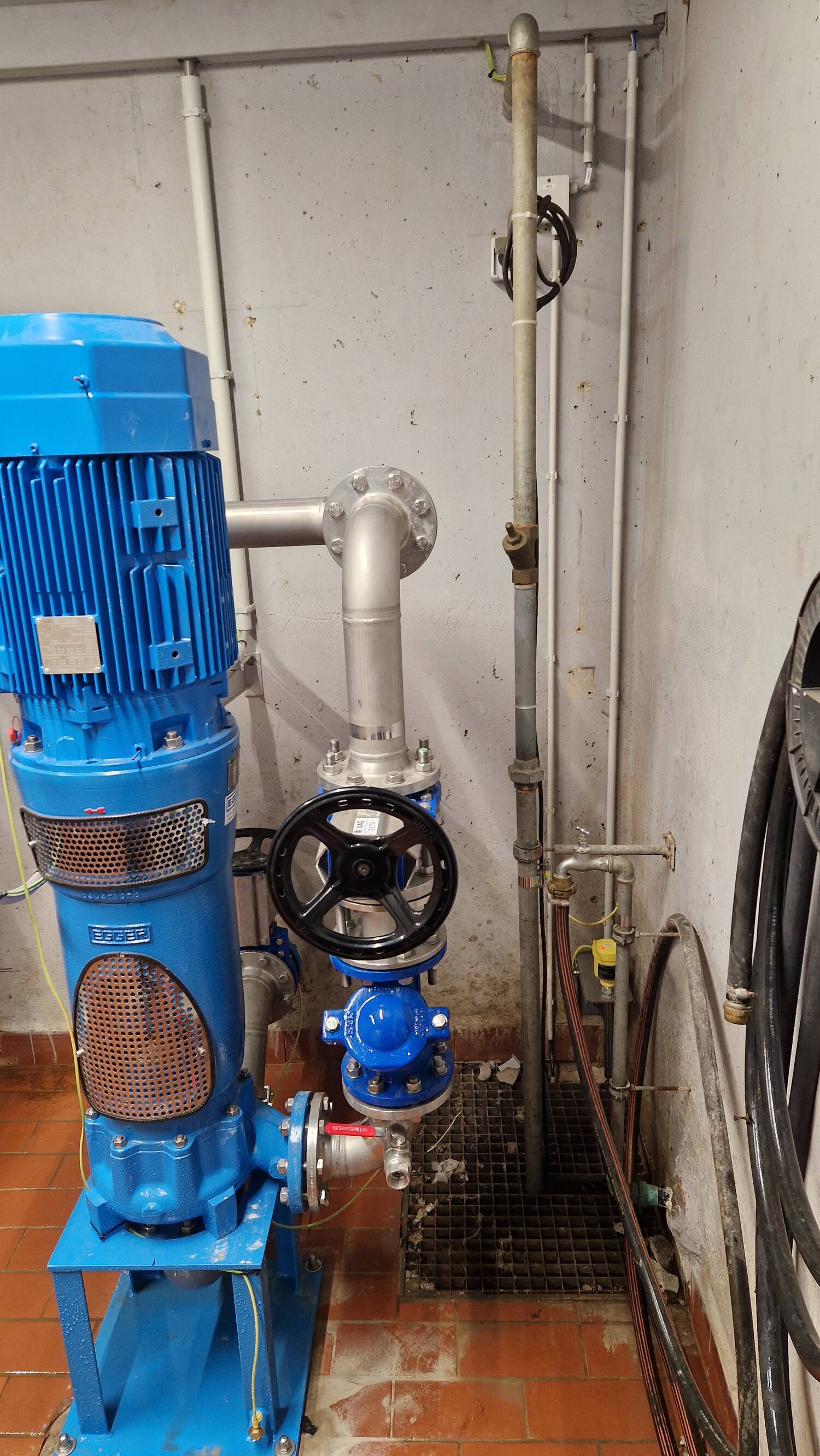

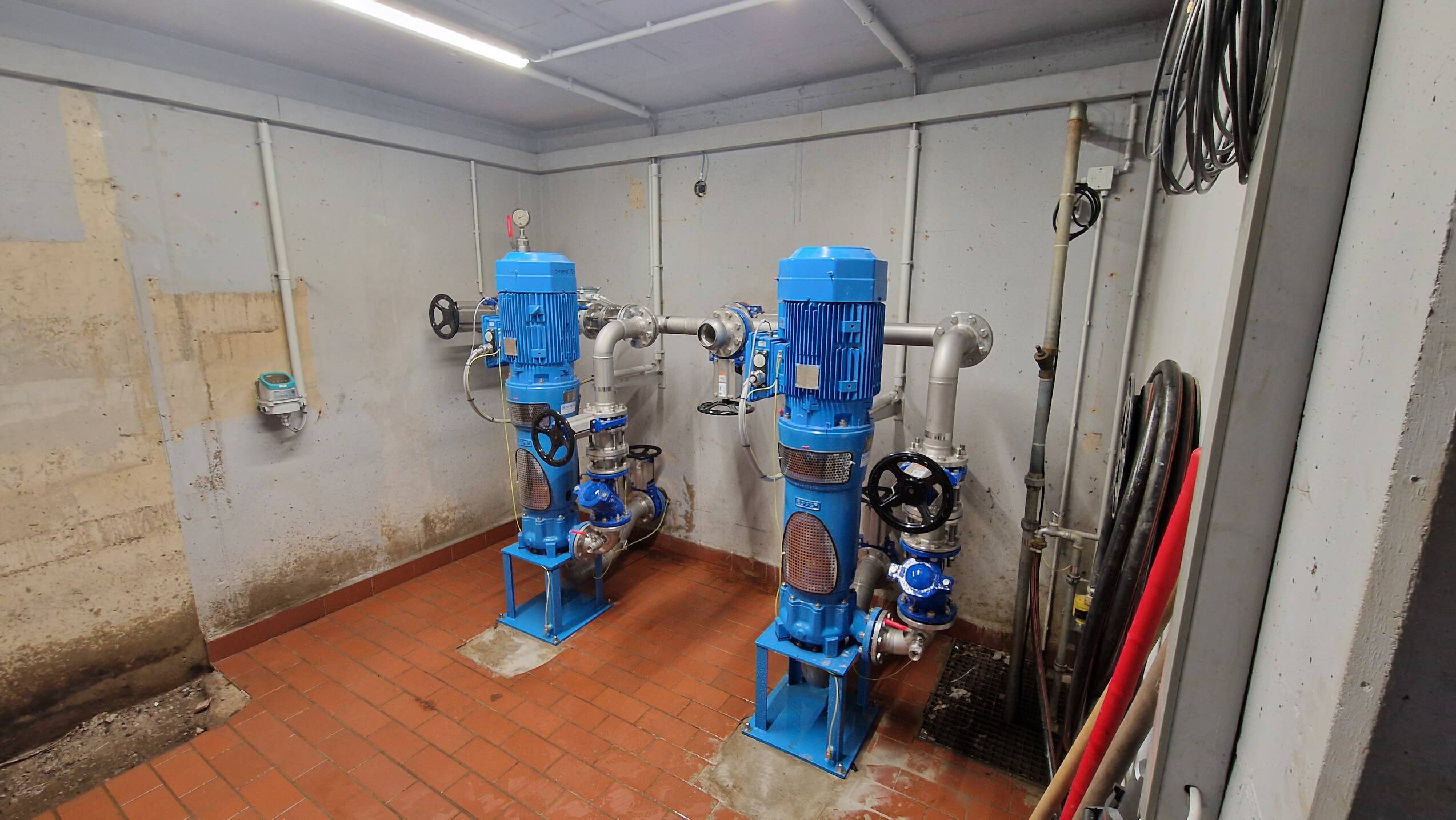

- Installation und Anbindung von 2 Pumpen (22 kW) mit 30 kW Frequenzumrichtern

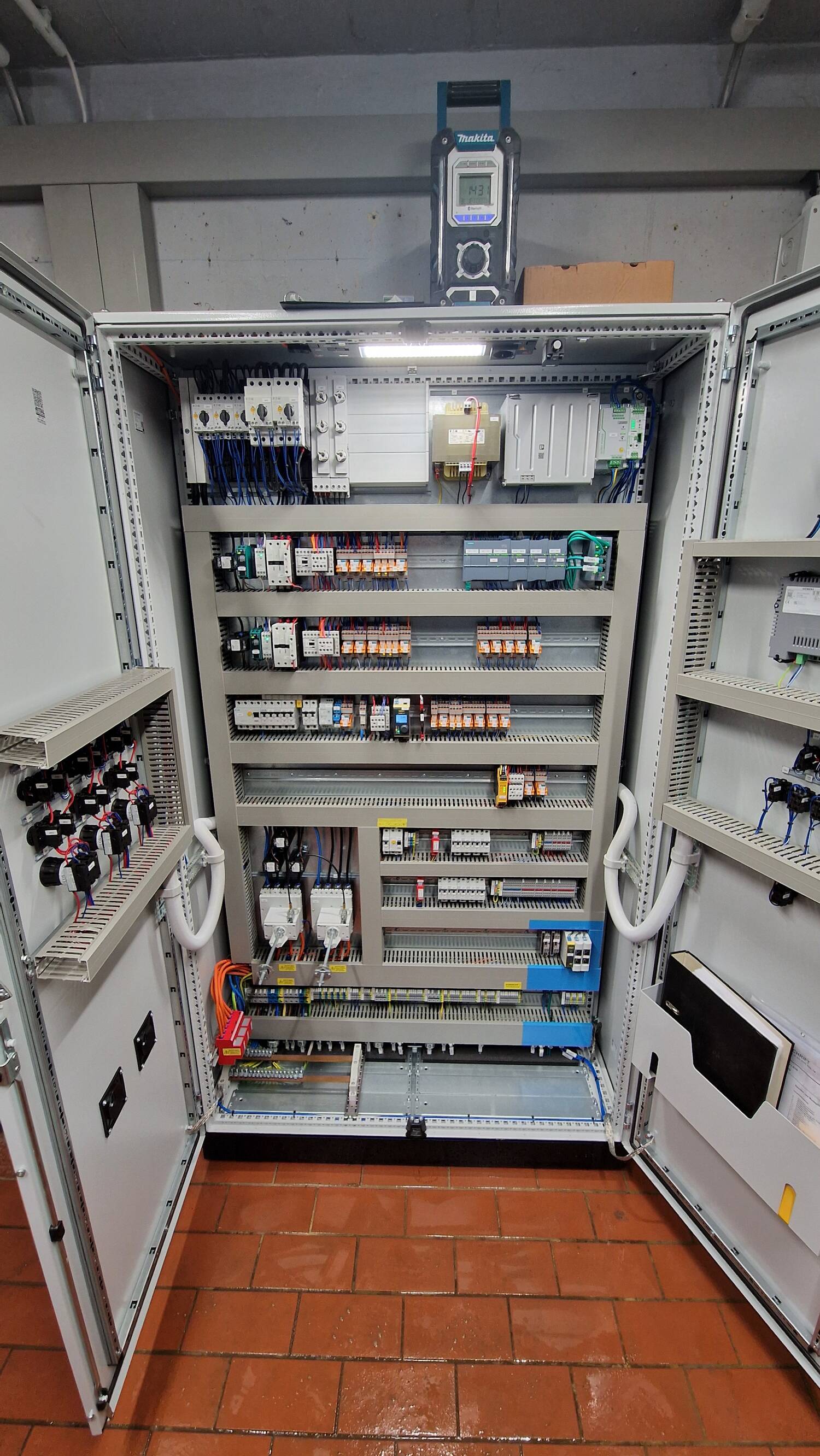

- Aufbau und Programmierung der SPS S7-1200
- Integration von 4 analogen Eingängen und 2 analogen Ausgängen
- Integration von 46 digitalen Eingängen und 10 digitalen Ausgängen
- Einbindung von 4 Profinet-Geräten
- Installation eines 7-Zoll-Touchpanels (Visualisierung)
- Einrichtung der LTE-Fernwirkanbindung
- Integration der Durchflussmessung im Pumpwerk
- Integration der Radarmessung im Staukanal
- Umsetzung einer Notbetriebsschaltung über Schwimmerschalter (Betrieb ohne SPS)
- Inbetriebnahme und Funktionsprüfung der Gesamtanlage
