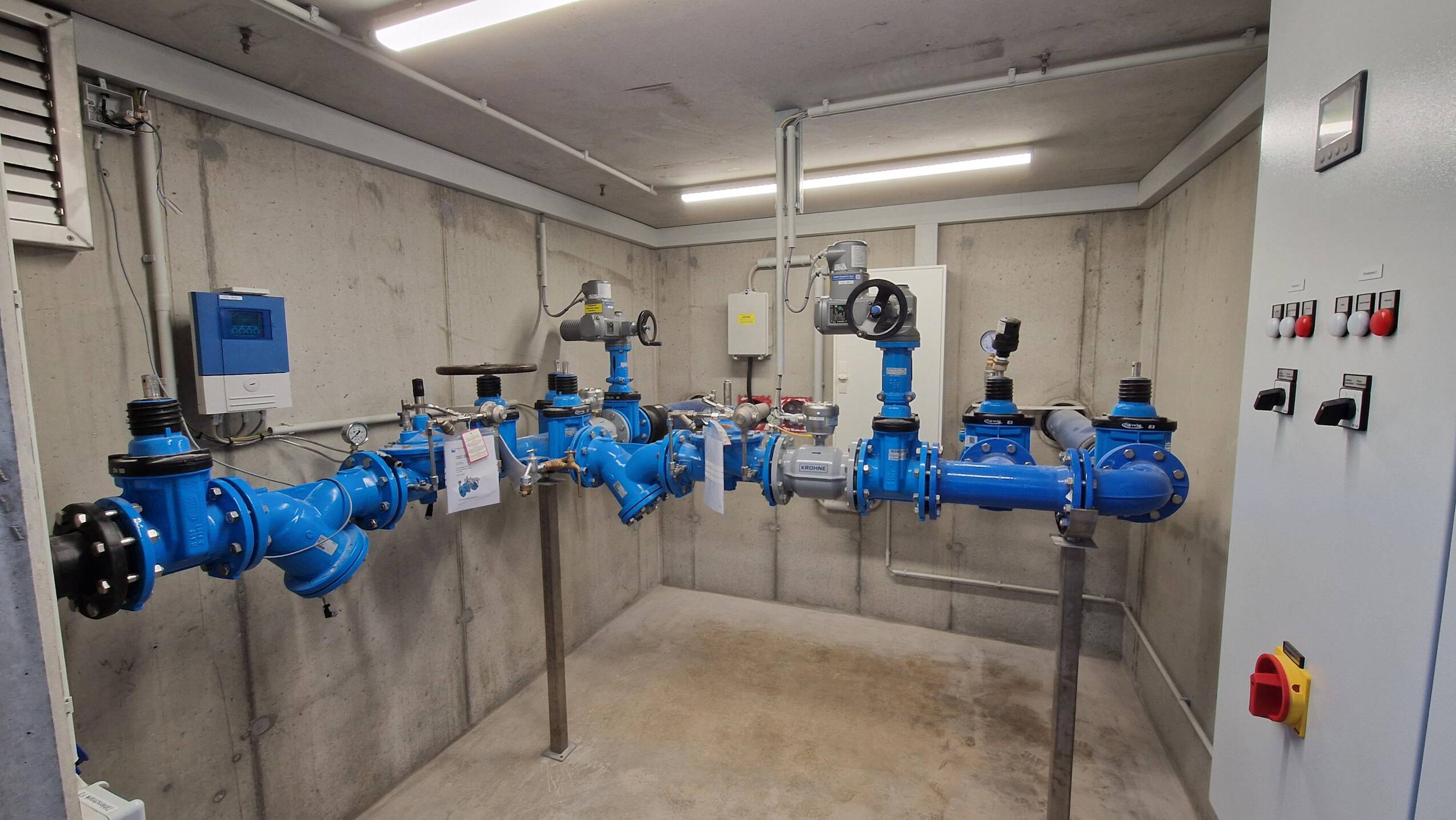

Druckzonen Übergabebauwerk Simmern

Im Druckzonen-Übergabebauwerk Simmern übernahm die ERN Simmern GmbH den Schaltschrankbau sowie die komplette elektrotechnische Installation der Anlage. Das Bauwerk dient der Verteilung des Wassers in die jeweiligen Versorgungsbereiche und ist mit zwei Schiebern, mehreren Durchfluss- und Druckmessungen sowie einer SPS S7-1200 mit Fernwirkanbindung und 10-Zoll-Touchpanel ausgestattet.

Leistungsumfang

Im Rahmen des Projekts wurden folgende Arbeiten durch uns durchgeführt:

  • Schaltschrankbau
  • Elektrotechnische Installation der Gesamtanlage (ohne Programmierung)
  • Montage und Anbindung von 2 Schiebern
  • Integration von 2 Durchflussmessungen
  • Integration von 3 Druckmessungen
  • Installation der SPS S7-1200
  • Einbau eines Kommunikationsprozessors für die Fernwirkanbindung
  • Installation eines 10-Zoll-Touchpanels
  • Integration von 8 analogen Eingängen und 2 analogen Ausgängen
  • Integration von 46 digitalen Eingängen und 10 digitalen Ausgängen
  • Einbindung von 2 Profinet-Geräten
  • Prüfung und Inbetriebnahme der elektrotechnischen Anlage

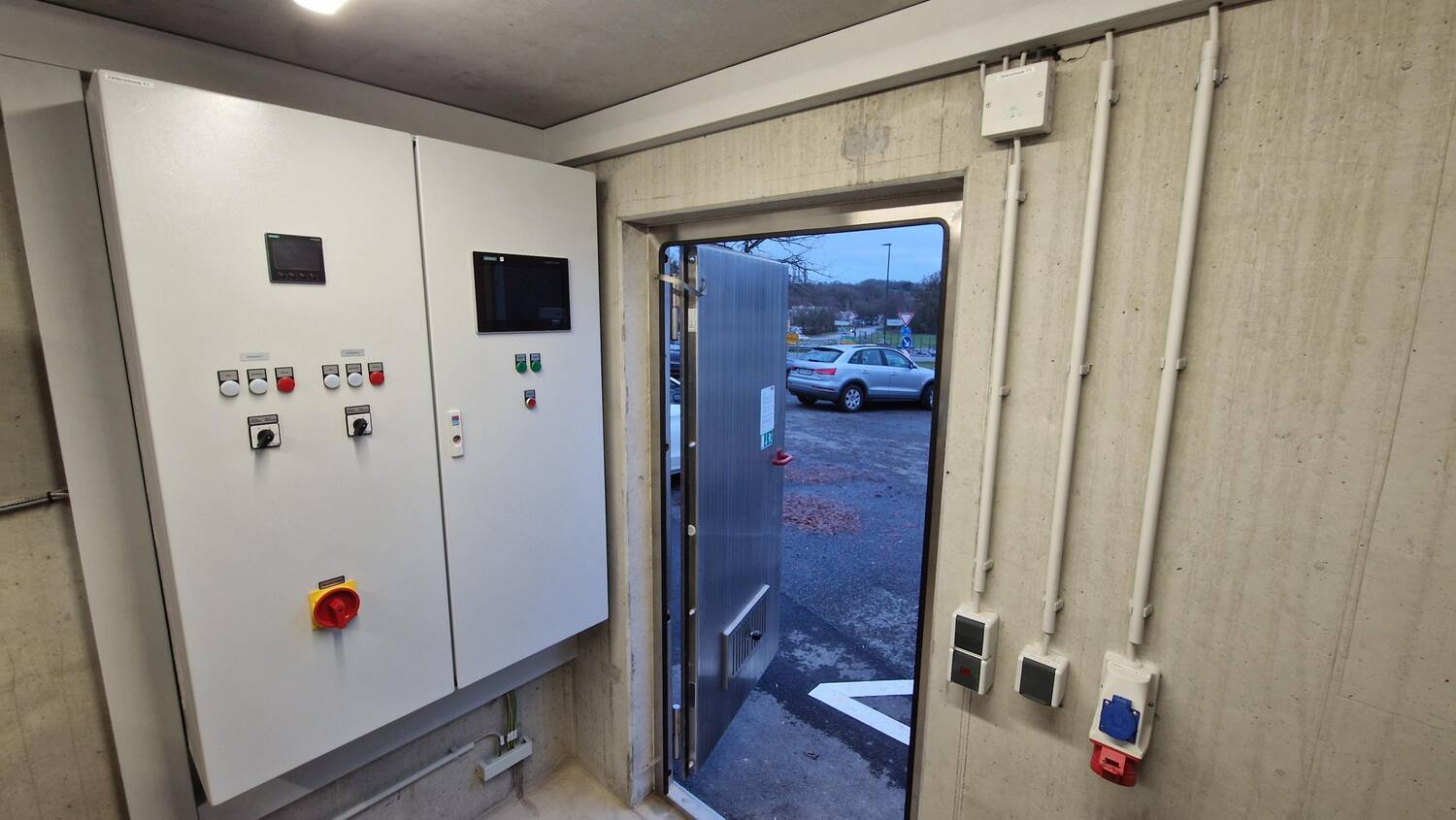

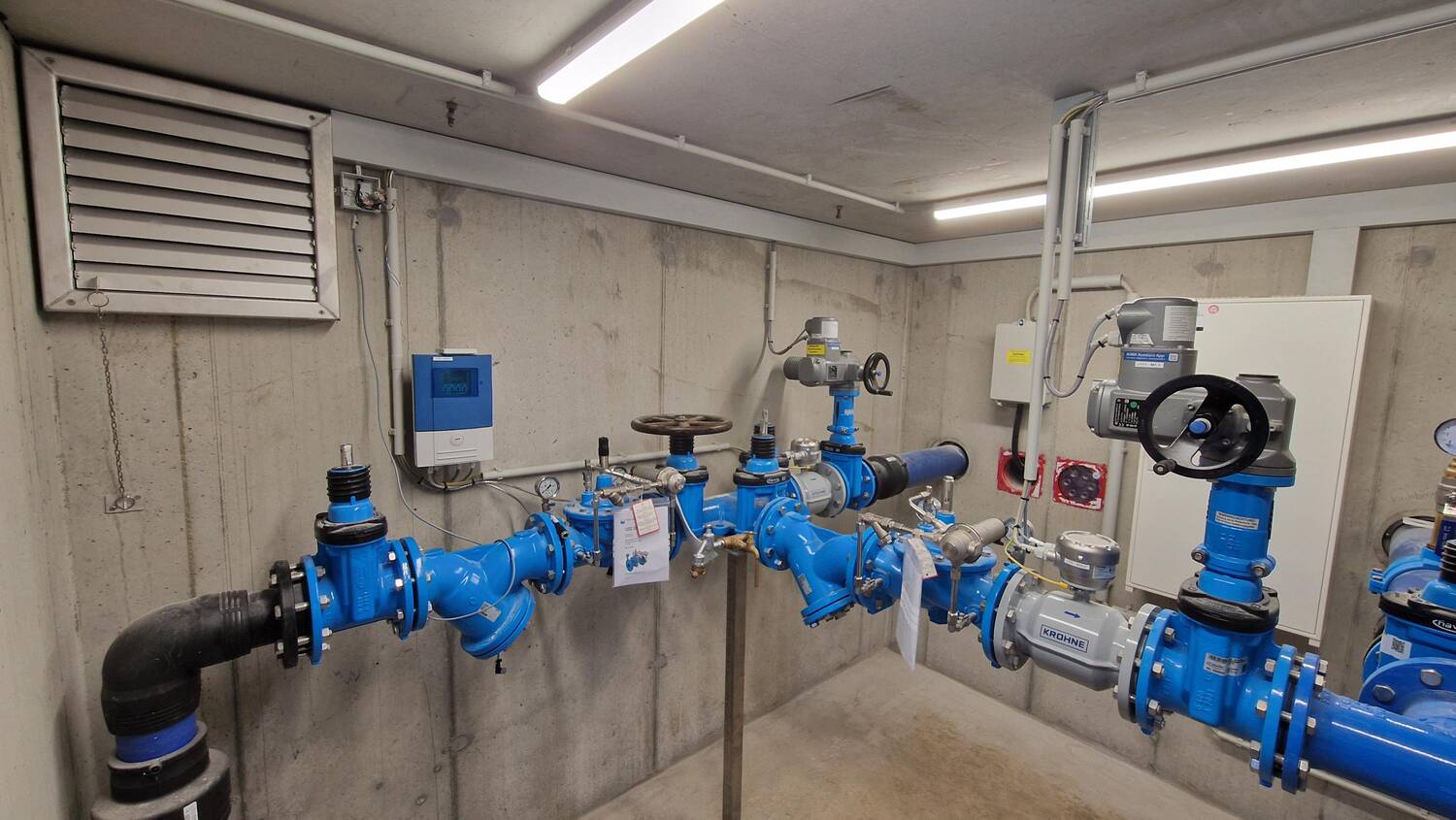

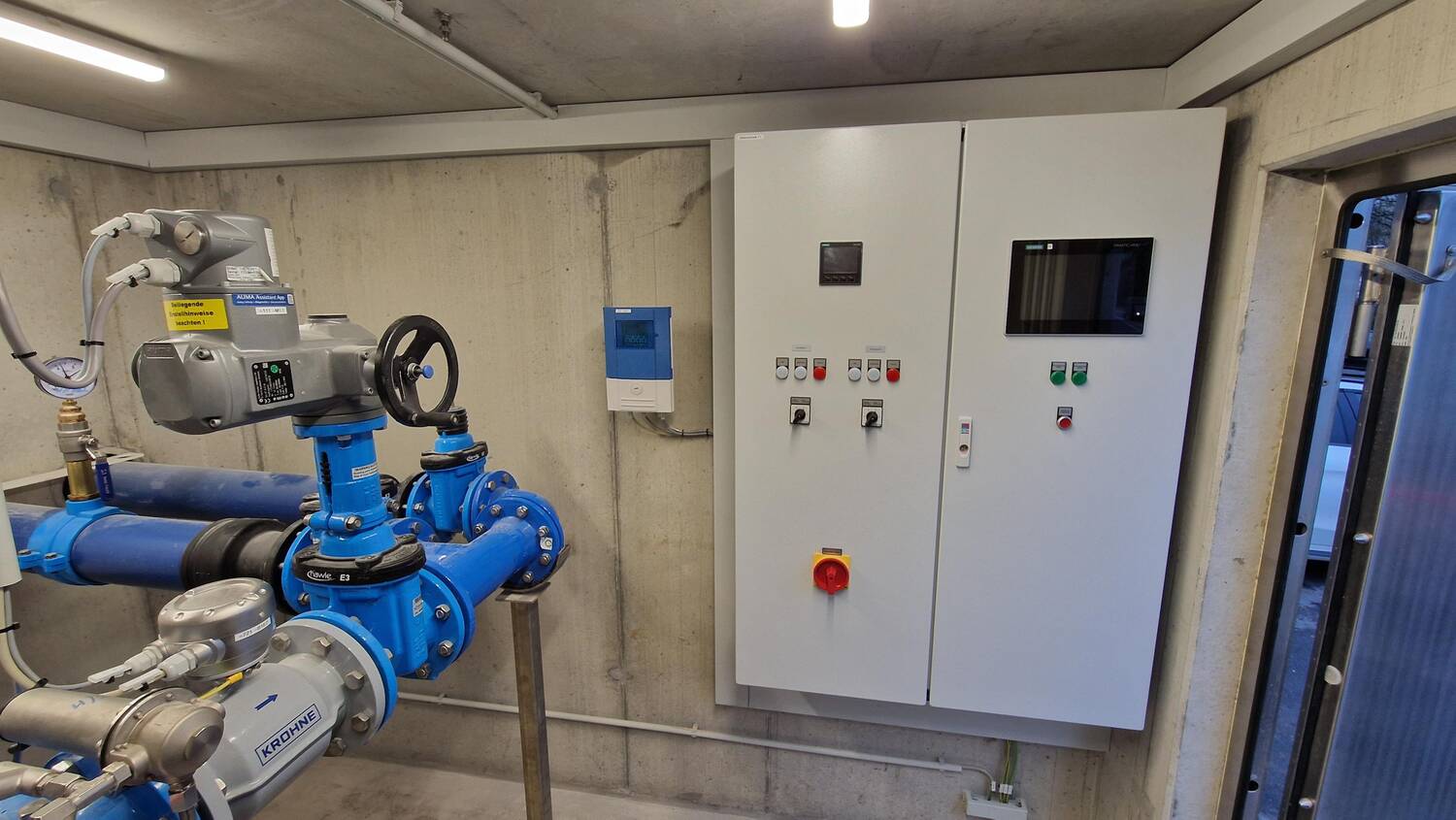

Impressionen des Projektes

media/ebc8b657-69d1-4b8f-9a50-89200146361e.jpg?w=1500 media/3d71fd45-1fe5-4bbd-8464-8d5335413a9c.jpg?w=1500 media/4b004f05-5666-4eeb-8361-ac5db9686807.jpg?w=1500 media/aef50025-39b4-43f5-ba8c-9371edac6caa.jpg?w=1500
